CDMS系列雙夾緊切割坡口機

CDMS系列雙夾緊臺式切割坡口機介紹：

CDMS系列雙夾緊臺式切割坡口機是一款多功能管子坡口機采用雙邊多爪自動定心夾緊，刀具旋轉的進給的加工方式，解決管子旋轉所造成加工安全的問題，及高效的解決了復雜管子坡口加工，該設備與其他設備對比具有加工精度高，加工安全，高效，節能，環保，操作簡單，使用方便等多項優點，尤其適合難加工的不銹鋼，和高強度鋼材料，并能大大降低個人的勞動工作量，節省勞動成本，符合當前低碳，低能耗的環保要求。同時該切割坡口機切割高效節能環保的特點可以替代傳統鋸床下料后再進行車床坡口，一機取代兩機，節省管道吊裝裝夾時間，提高工作效率，是目前市場上最經濟高效的一款坡口機。
CDMS系列坡口機廣泛應用于石油，石化，核電，船舶，海工預制航天等領域的管道預制場地和現場管道集中預制。

切割坡口機性能特點：

1.加工性能好：機械式刀具冷加工，無熱輸入，不對管材合金元素產生影響，加工坡口面呈金屬光澤無需重復打磨，可加工碳鋼、合金鋼、不銹鋼、低溫鋼、耐熱鋼等各種鋼材。

2.加工能力強：一次加工即可完成管材切斷和兩道坡口加工，另可只進行切斷加工、只進行端面坡口加工或切斷+單道坡口加工，相比采用帶鋸床切斷+端面坡口機進行坡口加工的方式綜合功效提升3倍以上。

3.加工精度高：具有優越的加工精度，設備加工刀盤垂直度＜0.5mm，因管材本身橢圓度和彎曲度影響在加工后管材坡口端面垂直度＜1mm，角度偏差＜0.5°；極大提高后續管工的裝配效率和組對精度，為焊縫自動氬弧打底提供可靠的坡口質量保證。

4.加工穩定性好：切斷坡口機刀盤采用45#鋼鍛件進行精加工后一次裝配完成，剛性好、裝配精度高，使管材加工精度保持長期穩定；相比采用帶鋸床進行不銹鋼和合金鋼切割的方式，在鋸條鈍化或設備使用超過一年后，切割后管材垂直度會有出現較大偏差（通常會偏差達2mm以上）。

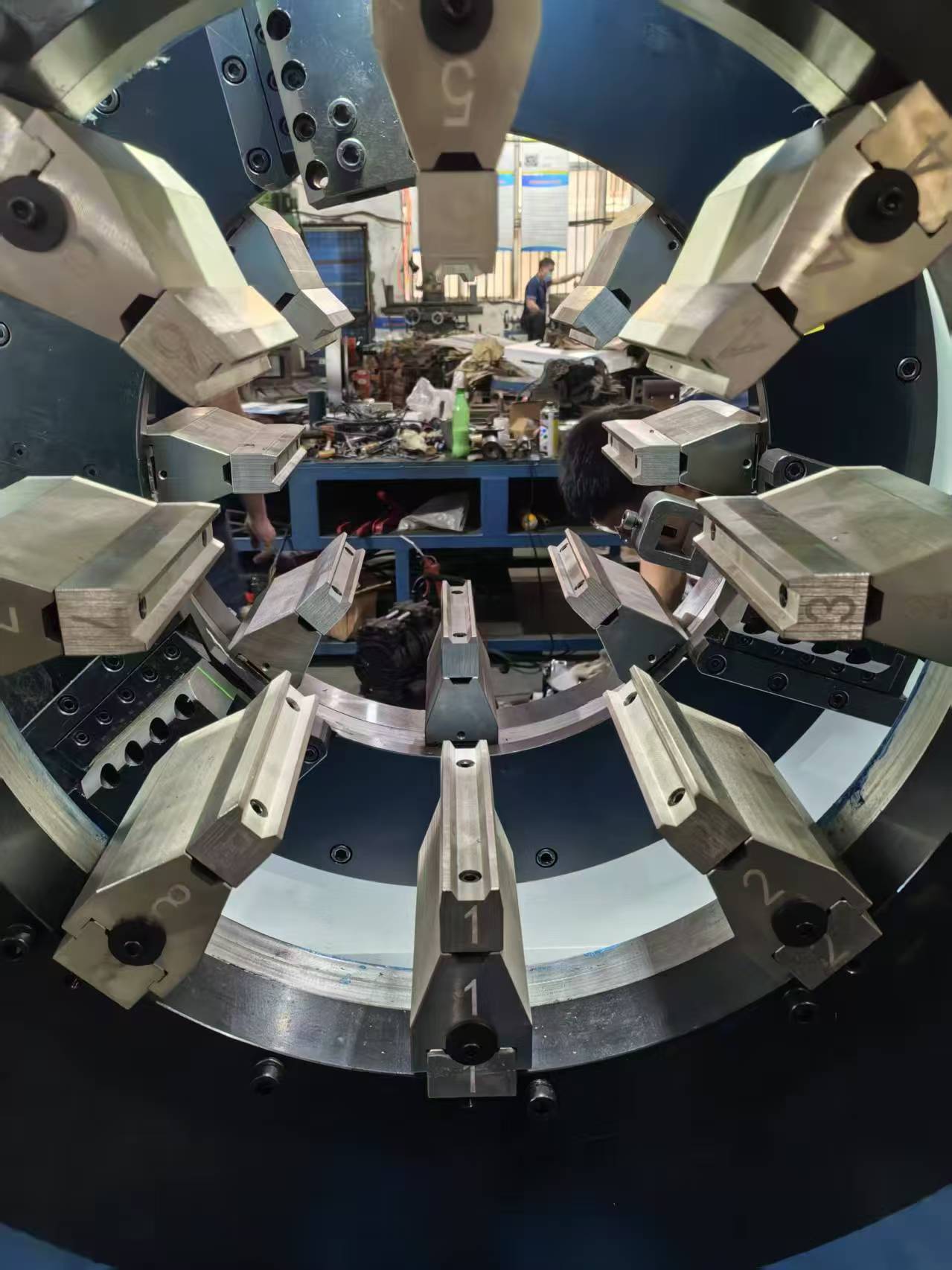

5.管材夾持不變形：采用多爪自定心主/副雙夾緊系統，加工刀盤兩側各布置一套自定心夾緊系統，每套夾緊系統設計多爪自定心夾持管材外圓，使管材夾持圓周多點均勻受力，針對薄壁管材還具有一定整圓作用，從而進一步提高坡口加工精度；相比而言如采用帶鋸床切斷+端面坡口機進行坡口加工的方式，因帶鋸和端面坡口機的夾具均采用左右布置實現對中夾持的方式，薄壁管夾持時易產生管材夾持變形，導致坡口端面加工精度偏差加大。

6.設備先進、操作性好：傻瓜式操作，一個操作人員可同時操作1-2臺切斷坡口機，經培訓即可熟練操作；

CDMS切割坡口機技術參數表：

型號參數	CDMS-168	CDMS-325	CDMS-426	CDMS-530	CDMS-630	CDMS-762	CDMS-914
適用管徑	φ30-168	Φ80-325	219-426	325-508	Φ406-630	508-762	630-914
刀盤轉速變頻調速	0-40	0-30	0-22	0-20	0-17	0-15	0-8
主電機功率(KW)	2.2	3.0	5.5	5.5	7.5	7.5	7.5
主夾緊方式	4爪自定心	6爪自定心	8爪自定心
副夾緊方式	4爪自定心	6爪自定心	8爪自定心
夾緊驅動	液壓夾緊
主機升降方式	電動
最大壁厚	2-30		3-25				4-25
同時參與加工的刀盤數量	3刀盤或者2刀盤
冷切方式	循環水冷
進刀量	0.07mm/r
坡口型式	Ｖ型(標配30°V型)
進刀方式	回轉式徑向自動進刀
退刀方式	回轉式徑向自動退刀
適用材質	碳鋼、合金鋼、不銹鋼、低溫鋼、耐熱鋼等
輸入電源	AC 380V 50Hz
